阻旋式料位開關
發布時間：2025-12-05 ???
瀏覽次數：
ZHZX-400系列阻旋式料位開關是一種用于包括粉狀、粒狀、塊狀等固態物料的物位控制開關。阻旋式料位開關具有良好的密封性、優良的過載能力、輸出觸點容量大等特點。針對不同比重的物料可通過調整彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。阻旋式料位開關在化工、塑料、水泥、制藥、飼料、食品等行業得到了廣泛的應用。
一、阻旋式料位開關基本參數:
電源:DC24V；220VAC/50HZ
消耗功率:4W
接點容量:SPDT5A/250VAC
葉片轉速:1RPM
耐電壓:AC1500Vxlminute
測量扭矩:1.0N.m
適用比重:0.5g/cm3以上
工作溫度:-20~80℃/高溫型-20~400℃
葉片材質：304
二、阻旋式料位開關工作原理:
阻旋式料位開關采用交流微電機經減速后，其葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉；當葉片接觸物料時，馬達電源斷開并停止運動，機構同時輸出一接點信號表示料位已到設定高度。當料位下降檢測葉片不再受到阻擋時，檢測機構便依靠彈簧拉力恢復原態。首先一個微動開關動作，接通電機電源使其旋轉。隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋監測葉片的轉動，此種狀態將一直保持下去。

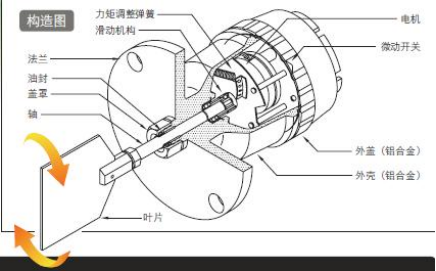

三、阻旋式料位開關產品結構圖
四、阻旋式料位開關選型：
|
型號 |
型譜說明 |
|
ZHZX-400 |
阻旋式料位開關 |
|
|
連軸形式 |
|
|
0 |
標準螺紋安裝型 |
|
1 |
標準法蘭安裝型 |
|
2 |
軸保護管型 |
|
3 |
高溫螺紋型 |
|
4 |
高溫法蘭型 |
|
5 |
高溫保護管型 |
|
6 |
軸長可調性 |
|
8 |
鋼纜型 |
|
|
葉片形式 |
|
|
A |
100*30(WXH) |
|
B |
65*80(WXH) |
|
C |
50*30(WXH) |
|
D |
鐮刀型 |
|
|
電源 |
|
|
1 |
220VAC |
|
2 |
24VDC |
五、阻旋式料位開關安裝注意事項
1.水平安裝時，建議將開關以水平向下呈15°~20°的夾角安裝，以減少物料的沖擊。
2.接線盒入口必須朝下，電纜固定螺母必須鎖緊。
3.送電時應確認使用電壓正確。
4.被控制線路負載必須與開關接點容量相匹配。
5.安裝產品附近應避免有架橋破壞器或震動馬達。
6.開關安裝避免靠近入料口，以減少下料損壞葉片及誤動作;若開關必須安裝在靠近入料口處，請在開關上方200mm處加裝一2mm寬的保護擋板。
7.各產品安裝時根據其型號不同，選擇水平安裝和垂直安裝。
8.軸長可調型開關在現場解體安裝時，萬向接頭與傳動軸連接時，鎖緊螺母必須涂上缺氧膠，然后再用扳手鎖緊。
9.現場安裝、維護必須遵守“斷電源后開蓋”的警告語。
10.安裝現場不存在對鋁合金有腐蝕作用的有毒氣體。
11.被測介質的最高溫度不應超過產品標簽中標明的溫度
12.產品安裝時請勿直接敲擊葉片及傳動軸。
六、扭力調整:
1.用戶可根據被測物的比重大小進行扭力調整。當被測物比重大時，可將彈簧扭力調至最強的位置，此時葉片的靈敏度較差;被測物比重越小時可將彈簧調至愈弱，則葉片的靈敏度較好。
2.具體方法:打開接線盒，將扭力彈簧靠近多孔一端拿出，根據需要插入對應的孔中(靠近端子臺的孔扭力最弱)。
注意：在使用過程中扭力彈簧的扭力，請勿隨意更換，以免造成誤動作。
七、常見故障排除
|
序號 |
故障排除
|
原因分析
|
排除方法
|
|
1
|
物料傳達時，葉片仍轉動
|
葉片尺寸與物料比重不符
|
重新確定葉片尺寸
|
|
2
|
葉片變形或者傳動軸變形彎曲
|
物料沖擊力太大
|
做適當防護措施
|
|
3
|
葉片不轉動
|
1、電源未接好
|
檢查線路
|
|
2、馬達燒壞
|
更換馬達
|
八、日常維護
1.檢查傳動軸、葉片是否彎曲變形或者損壞
2.檢查傳動軸與葉片之間的連接是否牢固
3.定期清理葉片及傳動軸上的物料與雜物
九、接線示意圖（以實物為準）
