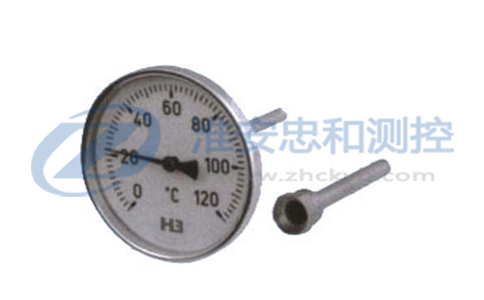

電接點雙金屬溫度計

        WSSX系列電接點雙金屬溫度計儀表由外殼、測量系統、電接點組、調節裝置和出線等組成，是一種測量中、低溫度的現場檢測儀表,應用于生產現場對溫度需自動控制和報警的場合。電接點雙金屬溫度計可以直接測量各種生產過程中-80～500℃范圍內液體、蒸汽和氣體介質溫度；而根據現場環境需要有隔爆的場合電接點雙金屬溫度計需做成防爆電接點雙金屬溫度計產品。
電接點雙金屬溫度計工作原理：
        電接點雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。利用溫度變化時帶動觸點變化，當其與上下限觸點接通或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
電接點雙金屬溫度計特點：
· 現場顯示溫度，直觀方便；
· 具有自動切斷電源和報警功能；
· 安全可靠，使用壽命長；
· 多種結構形式，可滿足不同要求。
電接點雙金屬溫度計主要技術參數：
· 產品執行標準：JB/T8803-1998  GB3836-83
· 刻度盤公稱直徑：Φ100  φ60  Φ75(WSX-71單接點)
·溫度范圍：-80~40℃；-40~80℃；0~600℃等內量程段可選
· 精度等級：1.5級（1.0級）；2.5級
· 熱響應時間：≤40S
· 防護等級：IP55
·測溫桿直徑：φ6mm、φ8mm、φ10mm、φ12mm或者訂制要求
·溫度計材質：1、表殼材質：普通材質（鋁殼+鐵殼），不銹鋼，鑄鋁隔爆-表盤φ100；
                       2、桿材質：不銹鋼材質304、316、304襯四氟、HC、Ti等
·連接方式及尺寸：1、螺紋連接：通常為M27*2-20，G/NPT等螺紋尺寸均可加工訂制；
                              2、法蘭連接：DN25 PN1.6等需訂制；
                              3、衛生型卡盤連接：φ50.5mm；
                              4、其它要求
· 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
· 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
· 切換差：切換差應不超過基本誤差限的1.5倍。
· 切換重復性：切換重復性極限范圍不大于基本誤差限絕對值的1/2。
電接點雙金屬溫度計電氣參數 ：

額定功率VA	最高工作電壓V	最大允許電流
10	220V  380V	0.7A

電接點雙金屬溫度計儀表選型：

代碼	代碼說明
WSS	雙金屬溫度計
	代碼	說明
	X	電接點結構
		代碼	表殼材質說明
			普通材質不做標注
		B	不銹鋼（60表盤的只有鋁殼產品）
			代碼	說明
			-3	表盤直徑60mm
			-4	表盤直徑100mm
				代碼	說明
				0	表盤方向-軸向
				1	表盤方向-徑向
				8	表盤方向-萬向
					代碼	說明
					0	無固定安裝形式
					1	可動外螺紋安裝
					2	可動內螺紋安裝
					3	固定螺紋安裝
					4	固定法蘭安裝
					5	卡套螺紋安裝
					6	卡套法蘭安裝
					7	衛生型卡盤連接
						代碼	說明
							普通型不標住
						B	隔爆型
							代碼	說明
							M	上下限報警
							N	雙上限
							P	雙下限

備注：
1、電接點雙金屬溫度計表盤60mm的報警方式常規的是上下限報警，要是需要雙上限或者雙下限的需要訂制；
2、選型須知：請?zhí)峁┬吞?、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
3、選型舉例：要求萬向型電接點雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，可動外螺紋M27×2，插深長度450mm雙下限報警
選型：WSSX-481P 0～400℃ L=450 M27×2 1.5級
