靜壓式液位變送器測量液位的原理與產品介紹
發布時間：2026-03-24 ???
瀏覽次數：
一、靜壓式液位變送器測量原理及計算方式
靜壓式液位變送器的測量原理是利用對敞口容器內液體的自身重量所產生的靜壓力的測量，通過處理器計算出被測量液體介質的液位高度。
液體的靜壓與液位的關系：P=ρgH
P：液體底部靜壓力
ρ：被測量液體的密度
g：液位的重力加速度
H：液位高度
二、靜壓式液位變送器適用的工況
對被測量液體的溫度、密度變化不大的敞口的儲罐、水池、河流、水箱、地坑、深井等清潔、無大量顆粒、無強結晶水、油、柴油、汽油、溶劑、酸堿溶液等的液位測量。
適用于對化工、水處理、食品飲料、環保、電站、油品儲罐等行業的污水處理池、敞口儲罐內的液體液位的測量。
三、常見的靜壓式液位計結構與測量方式

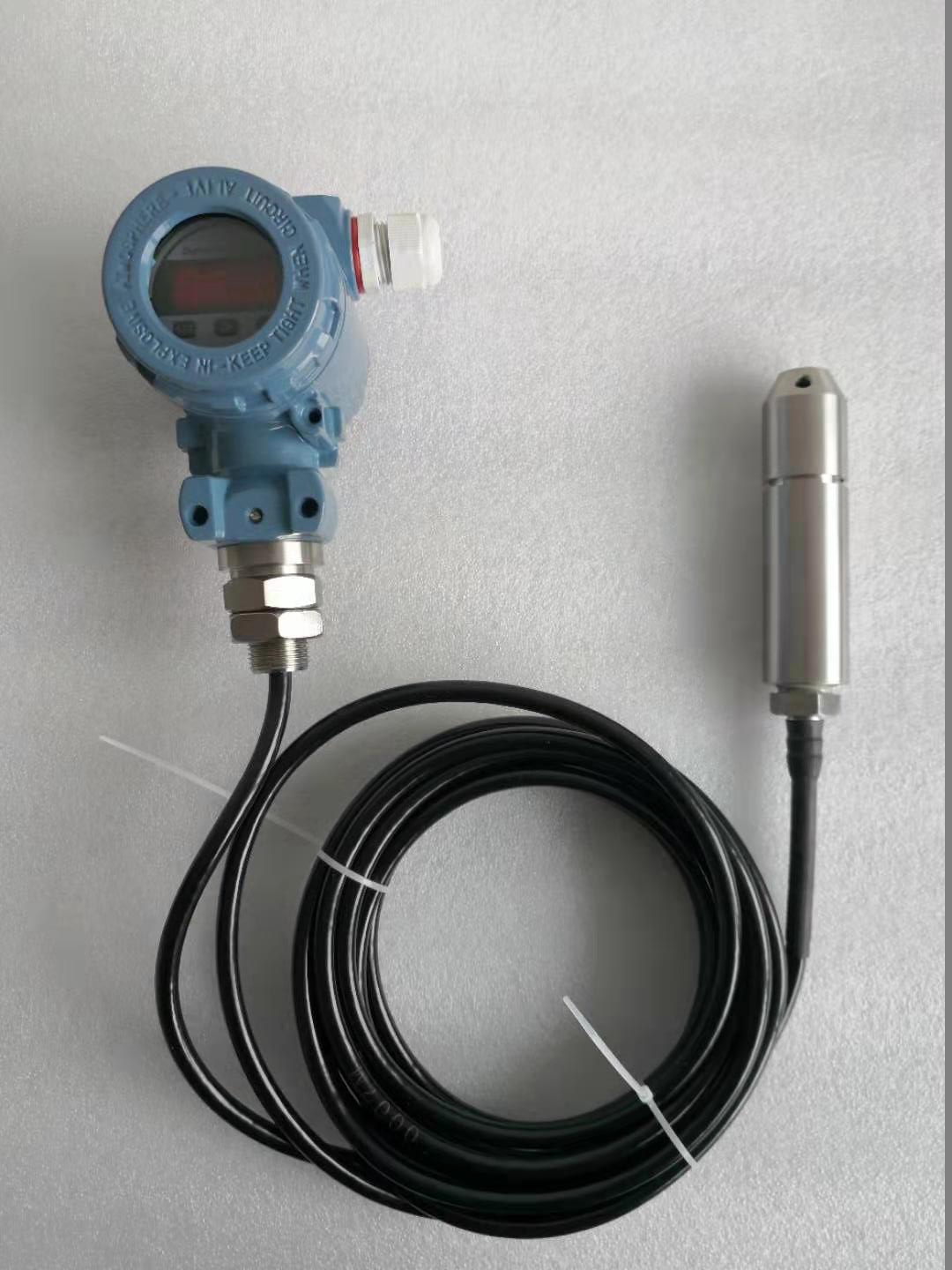

靜壓式投入式液位變送器是將被測量傳感器探頭直接沉入到盛裝液體容器的底部，通過測量液體高度產生的壓力來計算出液位的高度，內部芯片自動補償大氣壓，只輸出液柱對應的壓力

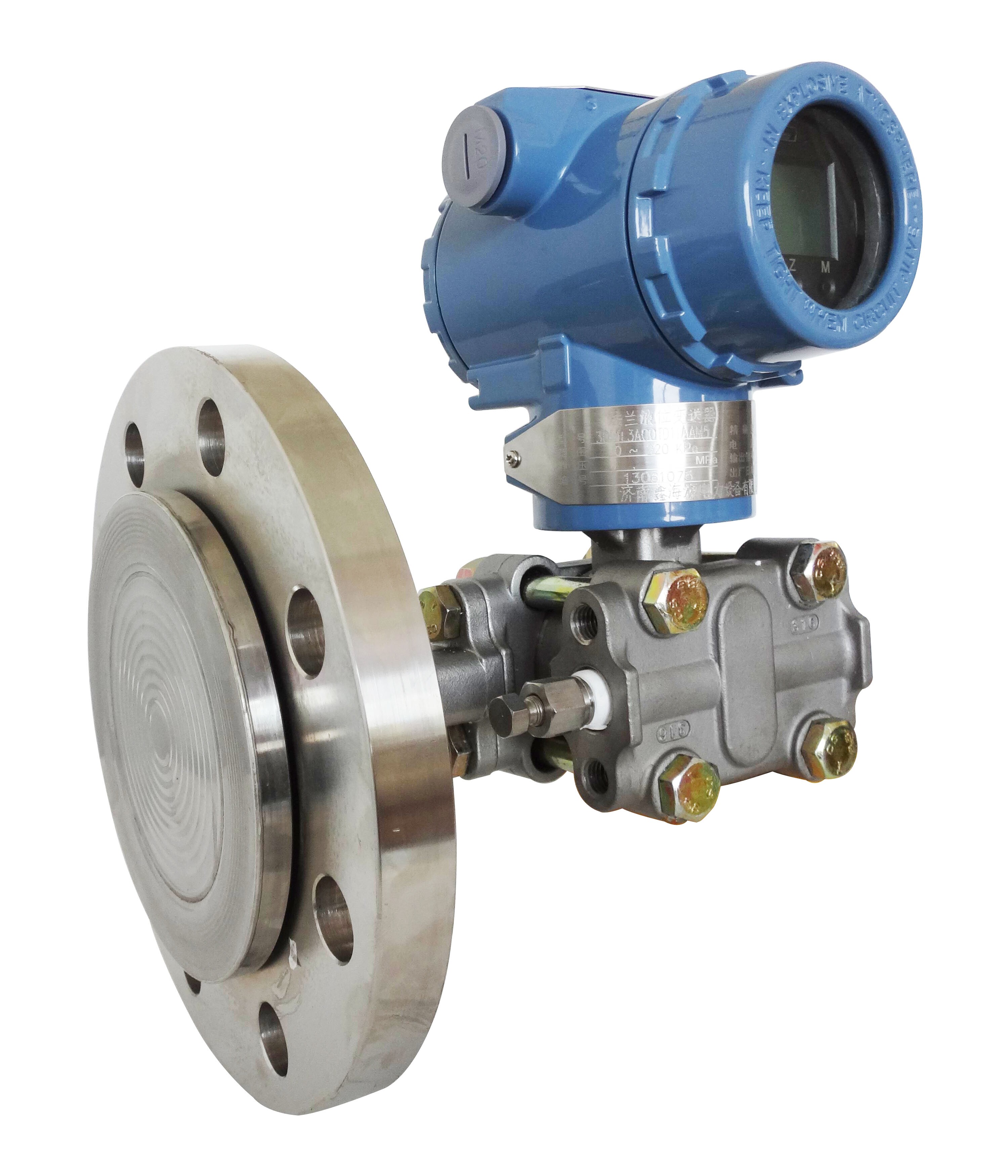

單法蘭液位變送器：是將測量敞口容器內液位的變送器安裝在盛裝液體容器的底部來測量液位的壓力。
四、影響靜壓式液位計測量精度的因素
密度變化：溫度、組分變→密度變→液位誤差
安裝高度：零點要與最低液位對齊，都考慮有測量盲區
氣相壓力：環境大氣壓可以忽略不計，但是測量密閉容器內的液位必須用壓差式液位變送器
五、典型應用的優點
安裝簡單、維護少、成本低
量程范圍寬：50厘米到100米以上的液位高度都能生產測量
六、不宜與慎用的場合
不適合測量介質易結晶、易凝固、易堵引壓管的介質
不適合測量高黏度、含大量固體顆粒、泥漿的介質
密度變化頻繁（組分、溫度波動大）的介質慎用
高溫高壓、強腐蝕且無合適材質 / 密封的介質慎用
要求精度極高的計量級液位（一般用于過程監測，不是計量）的介質慎用
友情提示：靜壓式液位計適合測量清潔、低壓、密度穩定的液體；不適合臟、黏、結晶、密度變化大的工況。
