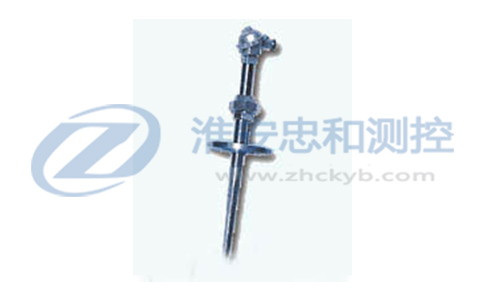

高溫高壓熱電偶

高溫高壓熱電偶應用
      高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。高溫高壓熱電偶是煉油廠、高壓聚乙烯等常用的溫度測量產品。
高溫高壓熱電偶主要技術參數
電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
隔爆等級：ExdiiBT4, d‖CT5
公稱壓力：15-40MPa
高溫高壓熱電偶型號及規格

1) 熱電偶 I 級按協議訂貨；
2) 保護管其余材質按協議訂貨；
3) 型號430為防水式，型號440為隔爆式。
高溫高壓熱電偶保護管材質及選用

高溫高壓熱電偶套管形式選擇
法蘭可選擇 900 （PN15）&TLash; 2500LB （PN40） RJ 等不同形式。

高溫高壓熱電偶法蘭型號及規格
法蘭標準代號

高溫高壓熱電偶法蘭規格
CLASS150-600 RF
CLASS900-2500 RJ
高溫高壓熱電偶選型須知
1）型號
2）分度號
3）精度等級
4）保護管材質及形式
5）法蘭規格及形式
6) 長度或插入深度
例 A ：高溫高壓隔爆熱電偶 K 型 1 級 保護管 A 級型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ
